6 TVM

TVM(Transmission Voie-Machine, track-to-train transmission 열차-선로 전송으로 번역됨): 프랑스 고속 TGV 프로젝트의 운전실 신호 시스템에 사용되는 고정 블록 연속 전송 방식.

고속철도 전용선로에서 300 km/h 이상의 속도로 운행할 때 기관사는 기존 철도 라인 측면에 있는 신호등을 충분히 명확하게 보고 판단하고 행동하기 어렵다. 그렇기 때문에 TVM으로 신호 정보를 직접 열차 제어판으로 전송하여 기관사가 충분한 시간 내에 열차를 더 안전하게 운영할 수 있다. 게임에서는 CTRL Numpad +로 활성화하고 Numpad +로 명령을 승인한다. (보통은 자동으로 켜져 있음)

※번역자 추가: 한국 KTX도 이 시스템(TVM-340)을 사용한다.

선로는 약 1,500 미터(약 1마일)의 블록으로 나뉘며, 블록 경계는 노란색 화살표가 있는 파란색 보드로 표시한다. F 플레이트와 œilleton lamp(일레톤 램프) 신호등이 함께 있을 수 있다. F 신호와 Nf 신호의 차이점은 5.3 신호 헤드 및 현시 참조. (지난 포스팅)

교차로 신호는 흰색 화살표가 있는 다이아몬드 모양의 연보라색 보드에 표시한다.

열차가 이미 다른 열차가 점유 중인 블록에 진입하면 속도가 30 km/h로 제한이 걸리며, 속도가 35 km/h 이상이면 열차가 정지할 때까지 비상 브레이크가 작동한다. 35 km/h ~ 170 km/h 사이 제한 속도에서는 최대 10 km/h까지 과속이 허용된다. 170 km/h 이상의 제한 속도에서는 비상 브레이크가 작동하기 전 과속 허용치는 15 km/h이다.

현재 및 후속 블록의 목표 속도는 색상으로 구분하는 번호 시스템으로 제어판에 표시한다.

---

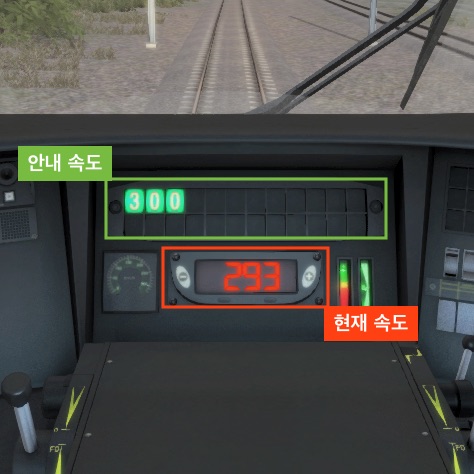

디스플레이 표시

※번역자 추가: 데이터가 업데이트될 때마다 신호음이 들린다.

전체 라인 속도: 녹색 배경에 검은색 보드 숫자로 표시. TVM의 현재 최대 속도.

다가오는 감속 경고: 흰색 다이아몬드 배경에 검은색 숫자로 표시. 그에 따라 속도를 조정.

감속 현시: 검은색 배경에 흰색 숫자로 표시. 이 제한은 초과해서는 안 되는 실행 속도.

다가오는 정지 현시 경고: 빨간색 다이아몬드 배경에 검은색 텍스트. 곧 정지해야 함.

즉시 정지 현시: 빨간색 배경 표시. 통과 금지.



후속 블록이 현재 속도보다 느리면 경고 속도 표시가 깜박인다.

---

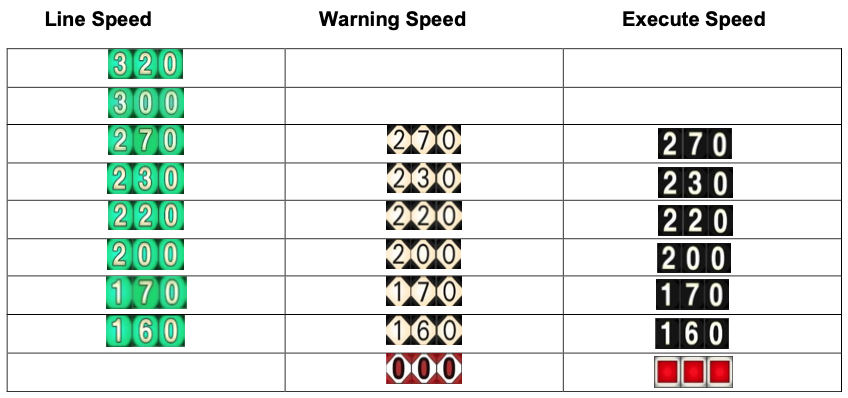

TVM Speed Chart
